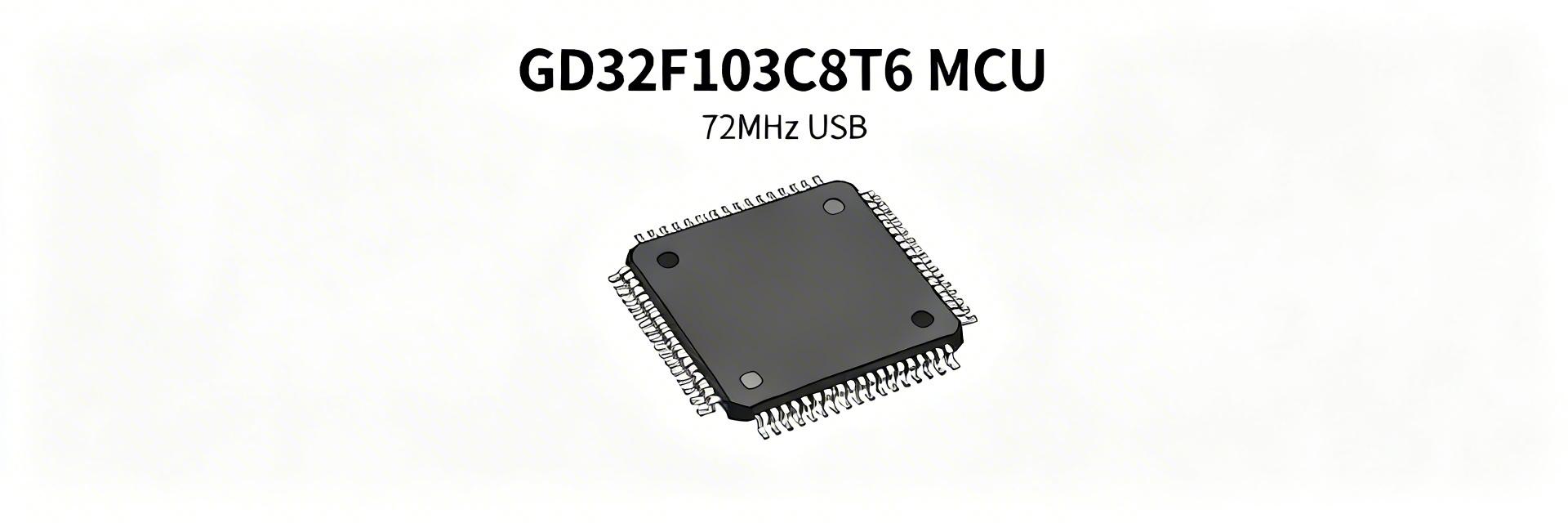

GD32F103C8T6 Especificaciones rápidas: resumen completo de la hoja de datos
Punto: Esta referencia rápida extrae los números esenciales de electricidad, periféricos e integración que los ingenieros buscan al evaluar el GD32F103C8T6 para un diseño. Evidencia: el tipo de núcleo, el reloj máximo, el paquete/número de pines, la memoria, el rango de alimentación y la temperatura se resumen de la hoja de datos oficial (ver hoja de datos §1.1). Explicación: el objetivo es un resumen conciso de especificaciones rápidas centrado en el ingeniero para que los equipos puedan validar la idoneidad y pasar rápidamente al esquema o la adquisición. El término hoja de datos aparece donde se recomiendan búsquedas en tablas específicas.
GD32F103C8T6 de un vistazo
Resumen de una línea (para qué es mejor este MCU)
Punto: Un MCU de 32 bits Cortex-M3 que equilibra el rendimiento y la densidad de periféricos para control integrado y proyectos con capacidad USB. Evidencia: Núcleo Cortex-M3 con reloj máximo de clase MHz y un conteo de pines tipo LQFP48 (ver hoja de datos §2.1). Explicación: Se adapta a aplicaciones como el control de motores con PWM+ADC, pequeños dispositivos USB y nodos de sensores CAN donde se requiere flash/SRAM moderada y abundantes temporizadores/puertos serie.
Identificación clave y especificaciones rápidas
Punto: Búsqueda rápida de las especificaciones más solicitadas. Evidencia: números extraídos de las tablas oficiales de electricidad y memoria (ver tablas de la hoja de datos en las secciones 2–4). Explicación: use esta referencia rápida de 2 columnas para confirmar la idoneidad antes de una revisión detallada.
| Parámetro | Valor |
|---|---|
| Núcleo de CPU | Cortex-M3 |
| Frecuencia máxima de CPU | 72 MHz |
| Flash | 64 KB |
| SRAM | 20 KB |
| Paquete / Pines | LQFP48 (48 pines) |
| Rango de alimentación | 2.6 V – 3.6 V |
| Rango de temperatura | -40°C a +85°C |
| Periféricos principales | USB Full-Speed, CAN 2.0B, hasta 3× USART, SPI, I²C, ADC de 12 bits |
Detalles del núcleo, reloj y memoria
Rendimiento de CPU y reloj
Punto: El MCU utiliza un Cortex-M3 con un máximo de 72 MHz. Evidencia: el acceso a la memoria flash requiere estados de espera por encima de ciertos umbrales de reloj (ver hoja de datos §3.2). Explicación: los diseñadores deben dimensionar los estados de espera de la flash en función del reloj del sistema; la latencia de la ISR y el jitter aumentan si no se consideran los estados de espera de la flash y la contención del bus.
Mapeo de Flash y SRAM
Punto: La flash es de 64 KB con 20 KB de SRAM. Evidencia: se especifican los tiempos de borrado/escritura y el comportamiento de los sectores (ver hoja de datos §4.1). Explicación: espere tiempos típicos de borrado/programación de página; confirme la presencia del cargador de arranque y las opciones de remapeo de la tabla de vectores antes de planificar actualizaciones OTA.
Periféricos y matriz de E/S
Bloques de comunicación
Punto: Conjunto serie rico que incluye múltiples USART, SPI, I²C, un dispositivo USB Full-Speed y CAN 2.0B. Evidencia: los conteos de controladores se enumeran en las tablas de periféricos (ver hoja de datos §5.1). Explicación: USB FS permite roles de dispositivo/host; CAN es adecuado para redes de estilo automotriz, pero verifique las restricciones de multiplexación de pines al usar ambos.
Analógico, Temporizadores y GPIO
Punto: ADC de 12 bits con múltiples canales, temporizadores de propósito general y ~37 GPIO utilizables. Evidencia: se resumen la resolución del ADC y los conjuntos de características de los temporizadores (ver hoja de datos §5.3). Explicación: verifique los mapas de pines de función alternativa para evitar conflictos (ADC frente a SPI/UART) y confirme los tiempos de muestreo del ADC frente a los requisitos del sensor.
Características eléctricas y energía
Niveles de alimentación y E/S
Suministro nominal de 2.6–3.6 V. Siga el desacoplamiento recomendado (0.1 μF + condensador de carga), mantenga la ESR baja y evite el sobreesfuerzo de las E/S; el derrateo térmico es importante cerca de los límites absolutos (ver hoja de datos §6.1).
Consumo de energía
Múltiples modos de bajo consumo: sueño, parada, espera. Mida las corrientes en la placa con relojes reales; desactive los bloques no utilizados para alcanzar las cifras de la hoja de datos (ver hoja de datos §6.4).
Integración y desarrollo a nivel de placa
- Consideraciones de arranque y depuración Se admite la depuración SWD; cargador de arranque del sistema en ROM. Asegúrese de que los estados de los pines de arranque y los bytes de opción sean correctos para evitar la entrada accidental al cargador de ROM (ver hoja de datos §7.1).
- Consejos de hardware y PCB Mantenga el cristal cerca de los pines OSC, enrute USB D+/D− como un par diferencial (90Ω) y agregue un transceptor CAN externo según las recomendaciones de la hoja de datos §8.2.
Casos de uso y lista de verificación
Registrador de datos USB
USB FS + ADC + DMA para muestreo.
Control de motores
Temporizadores PWM + Detección de corriente.
Nodo de sensor CAN
CAN 2.0B + Modo de espera de bajo consumo.
Lista de verificación previa a la compra
Punto: Antes de realizar el pedido, los ingenieros deben ejecutar una lista de verificación breve. Evidencia: las comprobaciones se alinean con las tablas de la hoja de datos (ver hoja de datos §2–6). Explicación: confirme el paquete, el voltaje, la memoria y cualquier errata antes de la producción.
Resumen clave
- Especificaciones centrales: Cortex-M3, 72 MHz, 64 KB Flash, 20 KB SRAM — excelente para control integrado.
- Energía y E/S: Suministro de 2.6–3.6 V; el cumplimiento estricto de la guía de desacoplamiento es obligatorio para la confiabilidad.
- Periféricos: Conjunto de comunicación versátil (USB, CAN, UART, SPI, I2C) para diversas necesidades de conectividad.
Preguntas comunes — FAQ
¿Qué dice la hoja de datos del GD32F103C8T6 sobre el reloj máximo y los estados de espera de la flash? +
¿Cómo verificar el consumo de energía del GD32F103C8T6 para diseños con batería? +
¿Dónde encontrar el pinout y el mapeo de periféricos del GD32F103C8T6 en la hoja de datos? +
