GD32F105RBT6 Resumen técnico: Especificaciones y inmersión profunda en el pinout

GD32F105RBT6 Resumen técnico: Especificaciones y inmersión profunda en el pinout

2026-02-06

Inmersión profunda en especificaciones y distribución de pines para diseño embebido profesional

El GD32F105RBT6 es un MCU ARM Cortex-M3 compacto orientado a la conectividad y el control embebido. Las cifras de la hoja de datos indican una frecuencia de reloj de núcleo máxima de 108 MHz con una ventana de alimentación de 2,6–3,6 V, lo que lo hace adecuado para sistemas regulados de 3,3 V y alimentados por batería. Esta guía técnica define la capacidad del dispositivo y establece las expectativas para la integración eléctrica, el mapeo de pines y la guía de puesta en marcha para ingenieros de diseño.

Reloj del núcleo: 108 MHz Alimentación: 2,6–3,6 V Núcleo: ARM Cortex-M3

GD32F105RBT6 de un vistazo — Resumen de especificaciones principales

GD32F105RBT6 Technical Overview Visualization

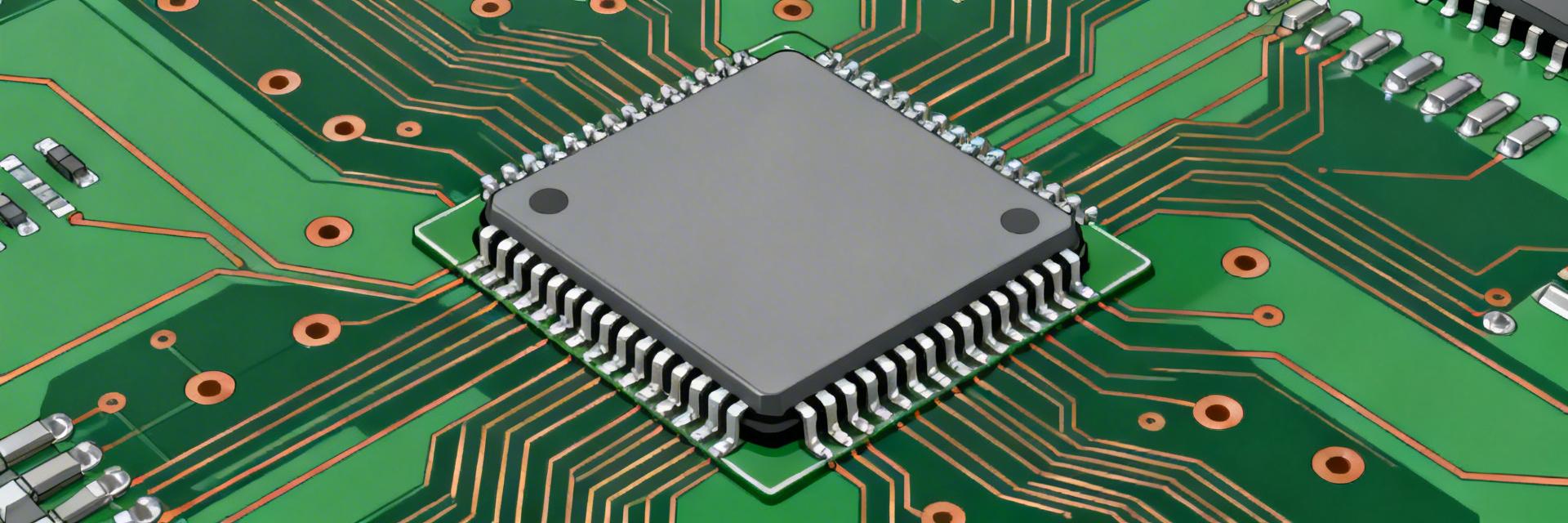

Figura 1: Arquitectura de silicio y flujo de integración

Características clave del silicio

El MCU utiliza un núcleo ARM Cortex-M3, operando hasta 108 MHz, y se presenta en un encapsulado LQFP64. Las memorias típicas para esta familia incluyen 128 KB de Flash y ~20 KB de SRAM, posicionándolo como un MCU de gama media para tareas de control robustas. Los diseñadores deben priorizar el enrutamiento LQFP64 y los alivios térmicos en el diseño de la PCB.

Posicionamiento de rendimiento

La combinación de rendimiento Cortex-M3 y densidad de periféricos se adapta a módulos de conectividad, hubs de sensores y control de motores en tiempo real. Su equilibrio entre rendimiento y consumo favorece a los sistemas que requieren un comportamiento determinista en tiempo real con un tamaño de código moderado, en lugar de cargas de trabajo intensivas de DSP de alta gama.

Características eléctricas y especificaciones detalladas

Asignación de recursos de memoria

Flash: 128 KB
SRAM: 20 KB
Parámetro Valor / Rango Guía de diseño
Voltaje de operación 2,6 V – 3,6 V Usar LDO de 3,3V de bajo ruido
Frecuencia de núcleo Máx. 108 MHz Reloj basado en PLL
Tipo de E/S Tolerante a 5V (mayoría) Consultar hoja de datos para pines específicos
Encapsulado LQFP64 Huella de 10x10 mm

Comportamiento de alimentación, reloj y reinicio

Los diseñadores deben proporcionar un regulador de 3,3 V de bajo ruido con desacoplamiento de 100–220 nF más 10 µF en los pines VDD. La secuencia correcta de VDD y VSSA es esencial. Elija parámetros de cristal o resonador cerámico compatibles con los límites del PLL del MCU para evitar fallos de bloqueo durante la operación a alta velocidad.

Interfaces de arranque y programación

La Flash y la RAM están mapeadas en regiones estándar de Cortex-M. La pieza admite la selección del cargador de arranque mediante pines BOOT dedicados. Para la depuración, el dispositivo utiliza SWD/JTAG. Conecte los pines BOOT0/BOOT a terminales de prueba y exponga un cabezal SWD 2x5 para la programación de firmware en producción y la protección de lectura.

Inmersión profunda en la distribución de pines del GD32F105RBT6 (Mapeo LQFP64)

Resumen de pines y agrupación de señales

  • E/S Digital: Área de enrutamiento de alta velocidad.
  • Analógico (Vref/AVDD): Zona silenciosa aislada.
  • Especial: Pines de selección NRST y BOOT.

Enrutamiento de PCB recomendado

Aplique planos de tierra con costura de vías. Separe los dominios analógicos y digitales donde sea posible. Coloque el desacoplamiento local a menos de 5 mm de los pines VDD. Enrute las señales de alta velocidad lejos de los ruidosos reguladores conmutados para mantener la precisión del ADC y minimizar la EMI.

Periféricos integrados: Temporizadores, comunicaciones, ADC, DMA

Temporizadores y PWM

Múltiples temporizadores de propósito general admiten canales PWM e inserción de tiempo muerto. Crucial para el control de motores y la atenuación de LED. Verifique la sincronización en el firmware para evitar disparos simultáneos.

Serie y comunicaciones

Ofrece UART/USART, SPI e I²C. Admite transferencia de datos de alta velocidad. Planifique las asignaciones de pines con anticipación para evitar conflictos de funciones alternativas en la huella LQFP64.

ADC y DMA

Empareje el ADC con DMA para adquisición continua con bajo uso de CPU. Use el modo circular de DMA para flujos de sensores para garantizar un rendimiento determinista sin intervención del núcleo.

Lista de verificación de diseño e integración

Confiabilidad del hardware

  • ✔ Cerámicos de 0,1 µF y 1 µF en cada pin VDD.
  • ✔ Capacitor de desacoplamiento masivo de 10 µF cerca del regulador.
  • ✔ Vías térmicas bajo el plano de tierra del encapsulado.

Fabricación y pruebas

  • ✔ Huella de terminales SWD de 2x5 para depuración.
  • ✔ Puntos de prueba BOOT y NRST expuestos.
  • ✔ Terminales de sonda etiquetadas para registros de diagnóstico UART.

Solución de problemas y consejos de firmware

Problemas comunes de integración

Los fallos típicos incluyen falta de inicio del reloj, reinicios por caída de voltaje (brown-out) o selección de arranque incorrecta. Flujo de depuración: verifique los rieles VDD, compruebe el estado de NRST, confirme la actividad del cristal con un osciloscopio y pruebe los niveles de los pines BOOT.

Mejores prácticas de firmware

Inicialice el árbol de relojes temprano. Habilite los relojes de los periféricos solo cuando sea necesario para ahorrar energía. Configure los pines no utilizados en estados analógicos o con resistencias de pull para reducir las fugas. Implemente un perro guardián (watchdog) mínimo y registro por UART para diagnósticos de primer encendido.

Resumen

  • GD32F105RBT6 ofrece un núcleo Cortex-M3 de hasta 108 MHz con un dominio de 2,6–3,6 V; sus especificaciones favorecen tareas de control deterministas con memoria de rango medio.
  • Las consideraciones clave de la distribución de pines incluyen pines dedicados de alimentación/analógicos y agrupación estratégica de señales de alta velocidad en la huella LQFP64.
  • Para producción: priorice el desacoplamiento estricto, exponga los terminales SWD/boot y use patrones ADC+DMA para optimizar el rendimiento de la CPU.

Preguntas frecuentes

¿Cuáles son las especificaciones clave para seleccionar el GD32F105RBT6? +
Considere el rendimiento del Cortex-M3 a 108 MHz, el requisito de alimentación de 2,6–3,6 V y el encapsulado LQFP64. Ajuste estos a las necesidades de memoria de su sistema, los requisitos de periféricos y el presupuesto de energía; asegúrese de que las opciones de regulador y desacoplamiento cumplan con los umbrales de transitorios y caídas de voltaje para evitar reinicios erráticos.
¿Cómo debe manejarse la distribución de pines del GD32F105RBT6 para la precisión del ADC? +
Enrute los pines analógicos lejos de las fuentes conmutadas, coloque el desacoplamiento de AVDD y VREF cerca del encapsulado y mantenga las trazas analógicas cortas. Use planos de tierra analógicos separados si el espacio de la placa lo permite, y evite multiplexar funciones digitales ruidosas en los pines de entrada del ADC durante el muestreo de precisión.
¿Cuáles son los primeros pasos recomendados para la puesta en marcha del firmware? +
Comience con un inicio mínimo que configure los relojes, habilite una UART básica para registros, configure los pines no utilizados en estados seguros y verifique la flash/programación a través de SWD. Agregue una prueba de ADC+DMA o de temporizador a continuación para confirmar los relojes periféricos y el enrutamiento de interrupciones antes de cargar código de aplicación complejo.
