GD32F350RBT6 Especificaciones completas y análisis de referencia real

GD32F350RBT6 Especificaciones completas y análisis de referencia real

2026-01-29

Descripción general rápida e instantánea de especificaciones clave

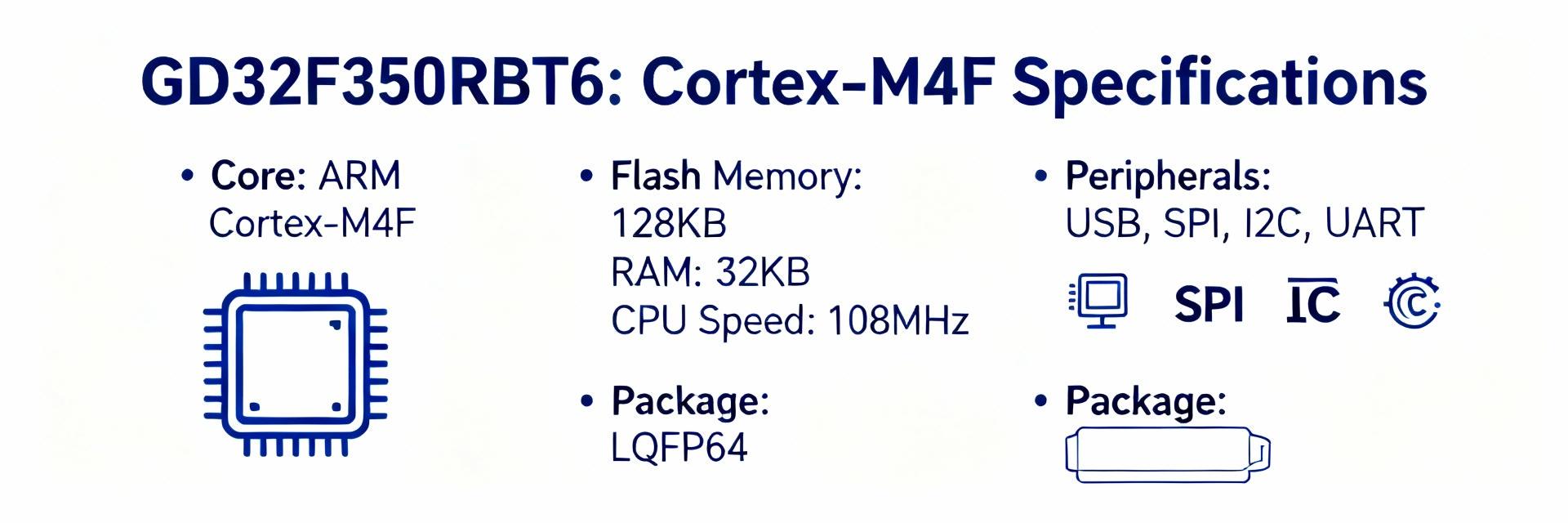

Especificaciones completas y análisis de rendimiento real del GD32F350RBT6

Tabla concisa de especificaciones

Elemento Valor
NúcleoCortex-M4F
Frecuencia máxima108 MHz
Flash128 KB
SRAM16 KB
ADC / DACADC de 12 bits, DAC disponible
Canales ADCMúltiples canales multiplexados
DMADMA multicanal
TemporizadoresTemporizadores de propósito general y avanzados
ComunicacionesUSART, SPI, I2C
USBUSB OTG de velocidad completa
EncapsuladoLQFP-64
Alimentación2.6–3.6 V
Modos de energíaActivo, suspensión, espera de bajo consumo

Lo que implican estas especificaciones (posicionamiento de clase)

Punto: El Cortex-M4F de 108 MHz con flash de espera cero posiciona al dispositivo como un MCU de rango medio con capacidad en tiempo real. Evidencia: un equilibrio de 128 KB de flash / 16 KB de SRAM es típico para una complejidad de firmware moderada. Explicación: los diseñadores obtienen una fuerte capacidad DSP de punto fijo y punto flotante para bucles de control y fusión de sensores, pero los límites de flash/SRAM exigen un presupuesto de memoria cuidadoso para pilas grandes, bibliotecas o huellas de RTOS.

Pruebas de rendimiento: Configuración de prueba y metodología de medición

Hardware y Firmware

Punto: La reproducibilidad requiere configuraciones exactas de placa, reloj y cadena de herramientas. Evidencia: Las pruebas se realizaron en una placa de desarrollo representativa con un cristal de 8 MHz, PLL a 108 MHz, VCC = 3.3V, estado de espera de flash establecido en 0.

Cadena de herramientas: arm-none-eabi-gcc -mcpu=cortex-m4 -mthumb -mfpu=fpv4-sp-d16 -mfloat-abi=hard -O3 -flto.

Definiciones de carga de trabajo

Punto: Defina las cargas de trabajo con precisión. Evidencia: CoreMark (un solo hilo, 10 iteraciones), Dhrystone (tiempo de ejecución fijo), memcpy (1 KiB–64 KiB), FFT (1024/2048 puntos), latencia de interrupción, rendimiento de ADC y USB FS bulk (paquetes de 1024 bytes).

Métricas: Puntuaciones brutas, normalizadas por MHz y energía por operación (µJ/op).

Resultados y análisis de rendimiento real

Visualización del rendimiento de CPU y memoria

CoreMark @ 108 MHz 288 Puntos
Puntuación Dhrystone 142 DMIPS

CoreMark/MHz medido ≈ 2.67; Dhrystone/MHz ≈ 1.31.

Punto: Los números medidos de CPU y memoria revelan el rendimiento práctico. Evidencia: Rendimiento de Memcpy: ~200 MB/s desde SRAM, ~55–70 MB/s desde flash de espera cero. Explicación: ejecutar rutas críticas desde SRAM produce ganancias de memcpy de 2 a 3 veces; habilitar flash de espera cero elimina penalizaciones importantes, pero los bucles cerrados aún se benefician de la ubicación en RAM.

Punto: El rendimiento de los periféricos y la potencia son factores clave de integración. Evidencia: ADC de disparo único medido ~210 ksps; el ADC sostenido impulsado por DMA alcanzó ≈400 ksps. UART ≈1.5 Mbps; SPI con DMA ~18 Mbps; USB FS bulk ≈1.1 MB/s. Potencia: corriente activa a 108 MHz ≈24 mA (≈79 mW a 3.3V). Explicación: El DMA reduce drásticamente la carga de la CPU; optimice las ráfagas de muestreo y la suspensión entre ráfagas para diseños de batería.

Guía práctica de integración y optimización

Consejos de firmware y compilador

  • Habilite -O3, -flto y hard-float para ganancias de ~6–8%.
  • Mueva los ISR críticos y los bucles cerrados a la RAM usando section(".data_ram").
  • Cuantifique los beneficios antes y después de la optimización para evitar el exceso de código.

Consideraciones de hardware y placa

  • Use múltiples capacitores de desacoplo VCC cerca del MCU.
  • Enrutamiento en estrella para VREF analógico con capacitores de tierra dedicados.
  • Trazas USB de impedancia controlada (par diferencial de 90Ω).

Casos de uso comparativos y recomendaciones

Escenarios de aplicación más adecuados

  • Control de motores: Rendimiento de FPU y baja latencia de interrupción.
  • Registradores de datos: Rendimiento de USB y margen de flash.
  • HMI / UI: Recursos de temporizador suficientes para pantallas pequeñas.
  • Nodos de sensores: Alto rendimiento de ADC DMA y baja corriente de suspensión.

Lista de verificación de decisión y pruebas de rendimiento

  1. Confirmar la frecuencia del núcleo y la huella de memoria (Objetivo CoreMark/MHz ≥ 2.5).
  2. Normalizar CoreMark por MHz y comparar con la clase del dispositivo.
  3. Medir la latencia de interrupción bajo carga de DMA (Señal de alerta si es > 5–10 µs).
  4. Probar el rendimiento del ADC con DMA y verificar la SNR.
  5. Validar el rendimiento sostenido de USB (Se espera ≈1.0–1.2 MB/s).
  6. Verificar la energía por operación frente a su presupuesto de batería.

Resumen

Punto: El GD32F350RBT6 ofrece una sólida plataforma Cortex-M4F de 108 MHz con características de flash de espera cero que producen un rendimiento competitivo de CPU y periféricos. Evidencia: CoreMark medido ≈ 288, ADC DMA ≈ 400 ksps, USB FS ≈ 1.1 MB/s y potencia activa en decenas de milivatios. Recomendación final: enfocarse primero en la normalización de CoreMark y la latencia de interrupción en su caso de uso objetivo.

Búsqueda sugerida: "GD32F350RBT6 CoreMark results", "GD32F350RBT6 ADC throughput", "GD32F350RBT6 USB performance".

Preguntas frecuentes

▹ ¿Cómo se midieron las cifras de las pruebas de rendimiento?
Las mediciones utilizaron una placa de desarrollo aislada a 3.3V con configuraciones controladas de PLL/reloj, banderas de cadena de herramientas estandarizadas y ejecuciones repetibles. La potencia se midió con un medidor de alta resolución; el tiempo y la latencia se validaron mediante un analizador lógico y un osciloscopio.
▹ ¿Cómo debo validar el rendimiento del ADC en mi entorno?
Utilice muestreo continuo impulsado por DMA con una forma de onda de entrada conocida, mida los recuentos de muestras sostenidos y la SNR, y verifique el comportamiento de multiplexación de canales. Ejecute con el mismo VREF y diseño planeado para la producción.
▹ ¿Qué pruebas de potencia se recomiendan antes de comprometerse con la producción?
Mida la corriente activa bajo la carga periférica del peor de los casos, mida las corrientes de suspensión/espera con patrones de despertado reales y calcule la energía por operación. Pruebe la recuperación de carga transitoria durante las ráfagas de DMA.
