GD32F427ZET6: Especificaciones completas e Informe de rendimiento actual

GD32F427ZET6: Especificaciones completas e Informe de rendimiento actual

2026-01-24

Objetivo: Sistemas embebidos de alto rendimiento que requieren computación Cortex-M4 DSP/FPU con perfiles de consumo de energía móvil.

Alcance: Especificaciones sintetizadas y comportamiento medido para funciones de control, audio/DSP o pasarelas de alto rendimiento.

Descripción general y especificaciones clave

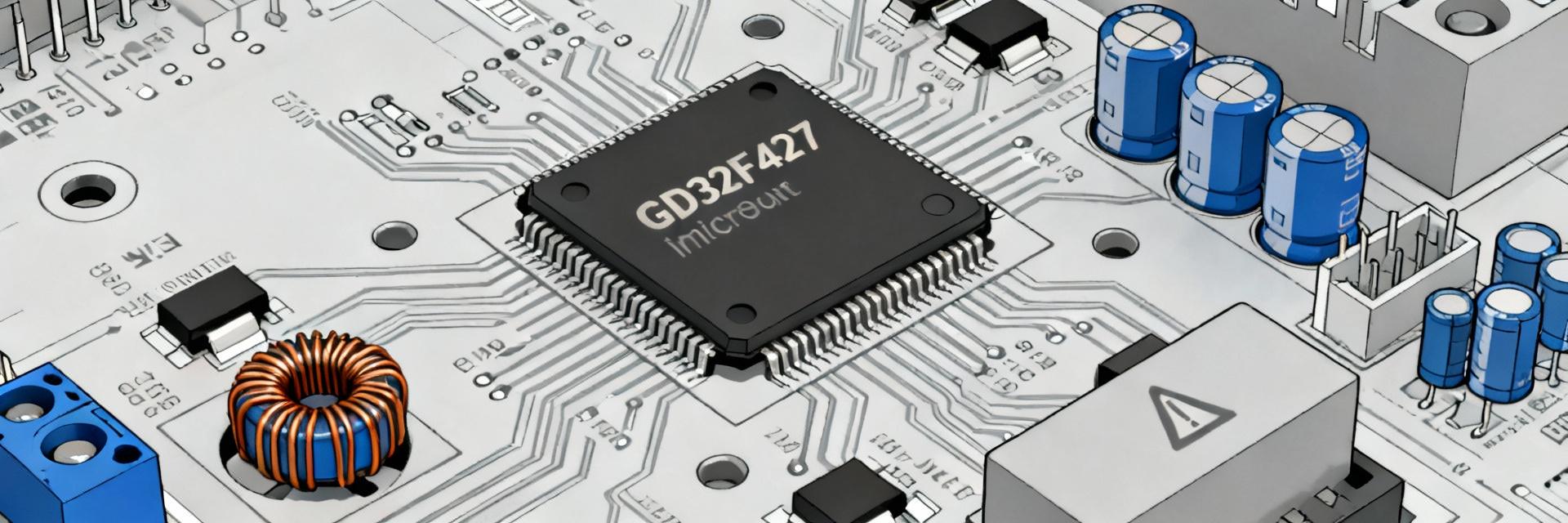

GD32F427ZET6: Arquitectura de MCU de alto rendimiento

Arquitectura del núcleo y temporización

El silicio GD32F427ZET6 implementa un núcleo Cortex-M4 con DSP integrado y FPU de precisión simple. Según la documentación oficial del dispositivo, la CPU funciona a su frecuencia nominal máxima cuando el PLL y los estados de espera de la memoria flash están configurados con precisión. Para un rendimiento óptimo, los ingenieros deben gestionar cuidadosamente la latencia de la memoria flash y la división de los buses AHB/APB para evitar cuellos de botella de DMA durante el movimiento de datos a alta velocidad.

Parámetro Valor (Documentado)
NúcleoCortex-M4 (DSP + FPU de precisión simple)
Reloj máximo~180 MHz (Clasificación del dispositivo)
Flash512 KB (Opción superior típica)
SRAM~192 KB (Bancos de SRAM interna)
EncapsuladoLQFP144 (Alto número de pines)
Rango de voltaje~2.6–3.6 V (Recomendado 3.3 V)

Memoria y encapsulado

El mapeo de memoria y la elección del encapsulado impactan significativamente en la disponibilidad de E/S. El encapsulado LQFP144 ofrece el máximo número de E/S para diseños de periféricos densos. El tamaño de flash documentado y los múltiples bancos de SRAM admiten modos de arranque flexibles, incluida la retención de RAM. Verifique siempre las tablas eléctricas para las corrientes de funcionamiento al presupuestar la duración de la batería.

Benchmarks de rendimiento y comportamiento térmico

Los microbenchmarks reproducibles son esenciales para comparar el rendimiento. Utilizamos CoreMark, Dhrystone y pruebas FFT de 1024 puntos específicas con la siguiente configuración de hardware: FPU habilitada, optimización -O2 y temporización PLL fija.

Puntuación CoreMark (Mayor es mejor)
~560 CoreMark @ 180 MHz
Latencia FFT de 1024 pt (Menor es mejor)
~7.5 ms (Optimizado para FPU)
Benchmark Resultado de ejemplo Notas
CoreMark~560Rendimiento típico de la clase Cortex-M4
FFT de 1024 pt (Fijo)~7.5 msCMSIS-DSP, FPU habilitada
Cambio de contexto~1.5–3 μsDependiente de la prioridad NVIC

Consumo de energía frente a frecuencia

El consumo de energía escala linealmente con la frecuencia. A 180 MHz, espere corrientes en el rango de decenas a cientos bajos de mA dependiendo de la actividad de los periféricos. Gestión térmica: Utilice vías térmicas en la PCB y reducción de potencia para operaciones sostenidas de alta carga.

  • Medición: Aísle el riel de 3.3 V, derivación de 0.1 Ω, muestreo de 10 kHz.
  • Tiempo de ejecución estimado: ~9–10 horas con una batería de 1000 mAh con una carga de 100 mA.

Periféricos y rendimiento en el mundo real

El rendimiento depende en gran medida del uso de DMA. El DMA reduce significativamente la sobrecarga de la CPU, lo que permite un comportamiento determinista en tareas en tiempo real.

Interfaz Rendimiento sostenido Carga de CPU (con DMA)
Maestro SPI20–40 Mbps<5%
UARTHasta 3–4 Mbps<2%
USB FS~10–11 Mbps10–25%
Ethernet RMIIEnlace PHY de 100 MbpsVaría (DMA esencial)

Preguntas frecuentes sobre analógico y determinismo

¿Cómo lograr el máximo rendimiento del ADC?

Configure el temporizador TRGO para activar el ADC, luego use DMA en modo circular para llenar un búfer. Procese los datos en una tarea de baja prioridad para minimizar la fluctuación de la ISR.

¿Son deterministas las secuencias activadas por temporizador?

Sí, las conversiones de ADC individuales y las secuencias activadas por temporizador muestran una latencia altamente predecible cuando se utiliza DMA y árboles de temporización consistentes.

Lista de verificación de integración y desarrollo

Cadena de herramientas y compilación

  • Flags recomendados: -O2 -mcpu=cortex-m4 -mthumb -mfloat-abi=hard -mfpu=fpv4-sp-d16
  • Utilice FPU de hardware para todos los bucles de procesamiento de señales.
  • Remapee el código "caliente" a la RAM para eliminar las penalizaciones por estados de espera de la flash.
  • Analice los bucles críticos utilizando contadores de ciclos internos.

Diseño de PCB y alimentación

  • Coloque condensadores de desacoplo de 0.1 μF + 1 μF inmediatamente adyacentes a los pines VDD.
  • Implemente un plano de alimentación sólido y alimentación en estrella para los reguladores de voltaje.
  • Utilice enrutamiento de impedancia controlada para las señales de alta velocidad USB y RMII.
  • Evite: Enrutar trazas de alta velocidad a través de divisiones de planos.

Aplicaciones más adecuadas y recomendaciones

El GD32F427ZET6 es excepcionalmente adecuado para cargas de trabajo embebidas de computación intensiva, incluidos el control de motores, el procesamiento de audio y las pasarelas industriales.

⚙️

Bucles de control

Baja latencia de ISR y soporte de FPU para filtros complejos.

🎵

Audio/DSP

Aceleración FFT/FIR utilizando rutinas CMSIS-DSP.

🌐

Pasarela Ethernet

MAC + DMA para un rendimiento de red sostenido.

Resumen y pasos de acción

El GD32F427ZET6 se presenta como un candidato robusto para aplicaciones de alto rendimiento. Para asegurar el éxito en su diseño:

1. Prototipo Ejecute pruebas de CoreMark y de rendimiento de periféricos con flags de compilación optimizados.
2. Validar Realice una prueba de resistencia térmica en las PCB de destino para medir la corriente real frente a la frecuencia.
3. Optimizar Aplique la lista de verificación del diseño de la PCB para garantizar la integridad de la señal para las rutas RMII y las rutas con uso intensivo de DMA.
