Resumen ejecutivo: Una instantánea ajustada basada en métricas muestra dispositivos de clase Cortex-M33 que ofrecen aproximadamente 2,6 CoreMark/MHz con una potencia activa medida en laboratorio cercana a 0,35 mW/MHz bajo puntos de operación típicos. Esta eficiencia explica por qué los arquitectos valoran el núcleo para sistemas restringidos, alineándose con los rangos de las hojas de datos de los proveedores y las ejecuciones de laboratorio independientes.
Alcance técnico: Este informe proporciona una inmersión técnica profunda y reproducible en las especificaciones de la MCU Cortex-M33 para ingenieros de sistemas embebidos. Las secciones cubren aspectos destacados de la arquitectura, puntos de referencia medidos, metodología y listas de verificación de despliegue para apoyar una evaluación repetible.

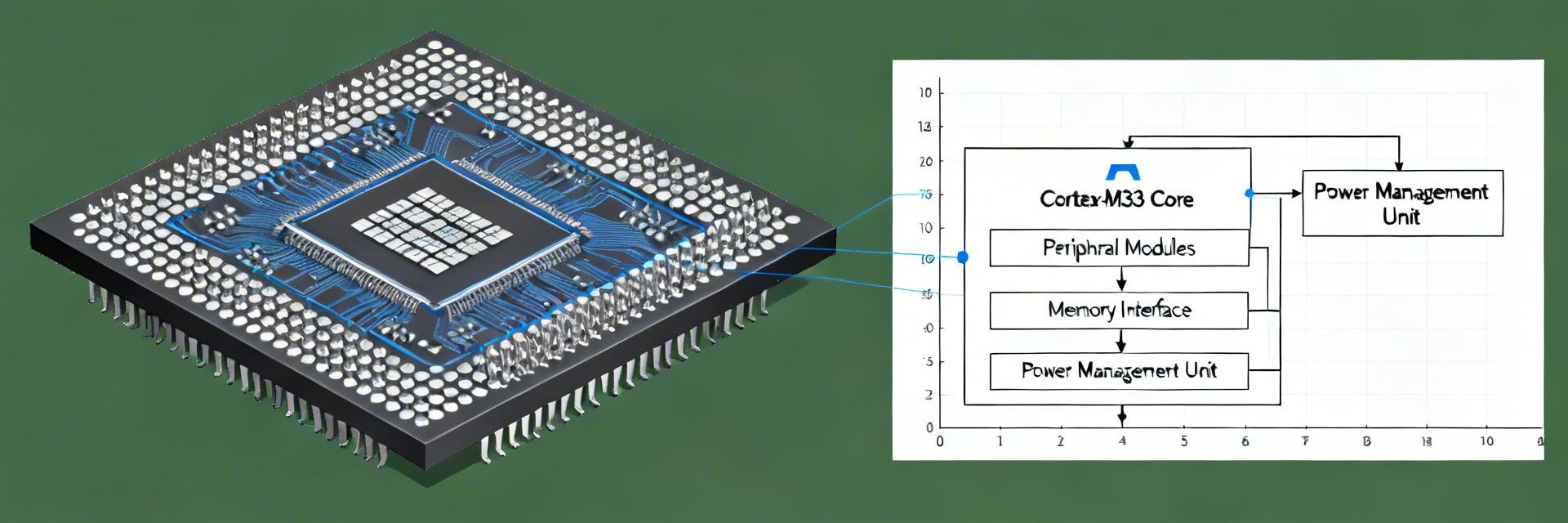

La arquitectura de la MCU Cortex-M33 combina extensiones de seguridad (TrustZone para Armv8-M), una FPU de precisión simple opcional e instrucciones DSP para aumentar el cómputo determinista. Estas características influyen directamente en la fluctuación de interrupciones, el rendimiento de la ISR y la viabilidad del procesamiento de señales locales en sistemas restringidos.
Los despliegues típicos incluyen nodos de IoT, sensores industriales y controladores de borde. El enfoque de los KPI se centra en la latencia de interrupción, la potencia activa y la huella de memoria. Hacer coincidir las especificaciones del núcleo con la carga de trabajo cuantifica el margen para ráfagas, la eficiencia en reposo y la complejidad del firmware.
Las hojas de datos exponen campos críticos que afectan la latencia y el rendimiento. Los ingenieros deben extraer rangos para proyectar el comportamiento en el peor de los casos en lugar de confiar en un único número de parte.
| Parámetro | Rango típico | Implicación de rendimiento |
|---|---|---|
| Reloj del núcleo | 40–280 MHz | Escala el rendimiento linealmente, afecta las opciones de DVFS |
| FPU | Precisión simple opcional | Reduce los ciclos de operaciones flotantes, disminuye el tamaño del código con la ABI de la FPU |
| TCM / Caché | 0–64 KB | Mejora el acceso determinista y la transferencia de DMA |
| Aceleración criptográfica | Opcional | Gran ahorro de energía y ciclos para AES/SHA |
| Flash / SRAM | 64 KB–2 MB / 16 KB–512 KB | Afecta la huella del código y el ajuste del modelo de inferencia |
Nota: Las cifras de potencia deben combinar la corriente activa, el ciclo de trabajo y los límites térmicos del encapsulado para predecir el comportamiento en el campo.
La potencia/sincronización precisas requieren monitores de potencia de alta frecuencia de muestreo (>1 MHz para eventos de activación). Documentar los márgenes de error, la temperatura y la varianza entre múltiples ejecuciones es esencial para informar cifras creíbles de nJ/op.
Objetivo: 5 años de vida útil de la batería. La estrategia utiliza sueño profundo (~15 µA) y ráfagas cortas de 48–96 MHz. Equilibrar la latencia de activación (~350 µs) con la corriente activa optimiza el mA promedio y extiende la longevidad en el campo.
La energía de inferencia de ML (50–400 µJ) depende en gran medida de la localidad de la memoria y el ajuste del DMA. El ancho de banda de la memoria a menudo domina el consumo de energía sobre los recuentos puros de ciclos MAC (Multiplicación-Acumulación).
La familia de MCU Cortex-M33 proporciona un equilibrio excepcional de seguridad, DSP y eficiencia. Los ingenieros deben auditar las especificaciones de reloj, memoria y aceleradores y ejecutar puntos de referencia reproducibles antes de comprometerse con el silicio.
