Resumen técnico de GD32F305ZET6: Guía de Pinout y Especificaciones
Las agregaciones recientes de hojas de datos y los resúmenes de pruebas de rendimiento sitúan al GD32F305ZET6 entre los microcontroladores actuales de clase Cortex-M4 de alto rendimiento para diseños integrados de gama media a alta. Esta introducción enmarca la relevancia del dispositivo para los ingenieros que seleccionan un MCU de 32 bits con énfasis en la riqueza de periféricos, la densidad de E/S y la implementabilidad en el mundo real en objetivos de costo restringidos.
El objetivo de este resumen es ofrecer una síntesis técnica compacta y procesable centrada en la distribución de pines, las especificaciones eléctricas y de periféricos, y una guía de diseño práctica orientada a equipos de ingeniería que planifican prototipos y producción.
Antecedentes y Posicionamiento del Dispositivo
Descripción General del Dispositivo: Aplicaciones de Destino
El GD32F305ZET6 es un MCU de clase Cortex-M4 posicionado para aplicaciones integradas de rendimiento medio/alto. La evidencia de los resúmenes de las hojas de datos y las colecciones de pruebas de rendimiento lo caracterizan por un nivel de rendimiento de núcleo alto, ADCs multicanal, abundantes interfaces serie y una opción de empaque LQFP grande con una E/S sustancial. Estos rasgos hacen que el dispositivo sea adecuado para controles industriales, control de motores, front-ends de audio y paneles HMI donde tanto el rendimiento de la CPU como la combinación de periféricos son críticos.
Diferenciación Clave y Justificación de Selección
La justificación de la selección se centra en el rendimiento por costo, la combinación de periféricos y la densidad de E/S. La experiencia práctica en proyectos muestra que las piezas con este perfil reducen la lógica de interconexión a nivel de placa y, a menudo, eliminan los microcontroladores externos para tareas complejas de E/S. El ingeniero debe sopesar el ADC/DAC integrado del MCU, el conteo de temporizadores/PWM y los múltiples puertos serie frente al costo del sistema y el presupuesto de energía.
- Aplicaciones que necesitan un núcleo compatible con DSP
- Requisito de múltiples canales ADC
- Conectividad intensiva USB/Serie
- El mayor número de pines aumenta la complejidad de la PCB
- Mayores consideraciones térmicas y de potencia
| Atributo | Campo de Comparación Sugerido |
|---|---|
| Reloj | Frecuencia del núcleo (indicativa) |
| Flash | Memoria de programa máxima |
| RAM | SRAM en chip |
| ADC | Resolución / canales |
| Puertos serie | Conteo de USART/SPI/I2C |
Desglose Detallado de Especificaciones
Núcleo, Memoria, Relojes y Especificaciones Eléctricas
Los ingenieros deben capturar los límites del núcleo, la memoria, el reloj y los parámetros eléctricos de forma temprana. Las hojas de datos oficiales enumeran los límites de frecuencia del núcleo, las capacidades de flash y SRAM, y el rango de VDD. Para el diseño de la PCB, extraiga los límites numéricos exactos y confírmelos durante la revisión de la lista de materiales (BOM).
| Parámetro | Acción de Diseño |
|---|---|
| Frecuencia del Núcleo | Diseñar para el reloj de núcleo máximo reportado en la hoja de datos |
| Flash / SRAM | Asignar regiones de memoria y espacio para el gestor de arranque |
| Rango de Voltaje | Seleccionar regulador y desacoplamiento según los límites de la hoja de datos |
| Modos de Energía | Planificar dominios de sueño/activación y RTC |
Periféricos, Temporizadores y Comunicaciones
El conteo y la capacidad de los periféricos comúnmente determinan el costo real del sistema. El dispositivo integra múltiples interfaces USART/SPI/I2C, ADC(s) multicanal, unidades de temporizador/PWM, canales DMA y soporte común para USB/CAN. El ingeniero debe mapear el uso esperado de periféricos a las instancias disponibles y verificar los canales DMA para las rutas de datos masivos.
Distribución de Pines y Mapeo de Empaque

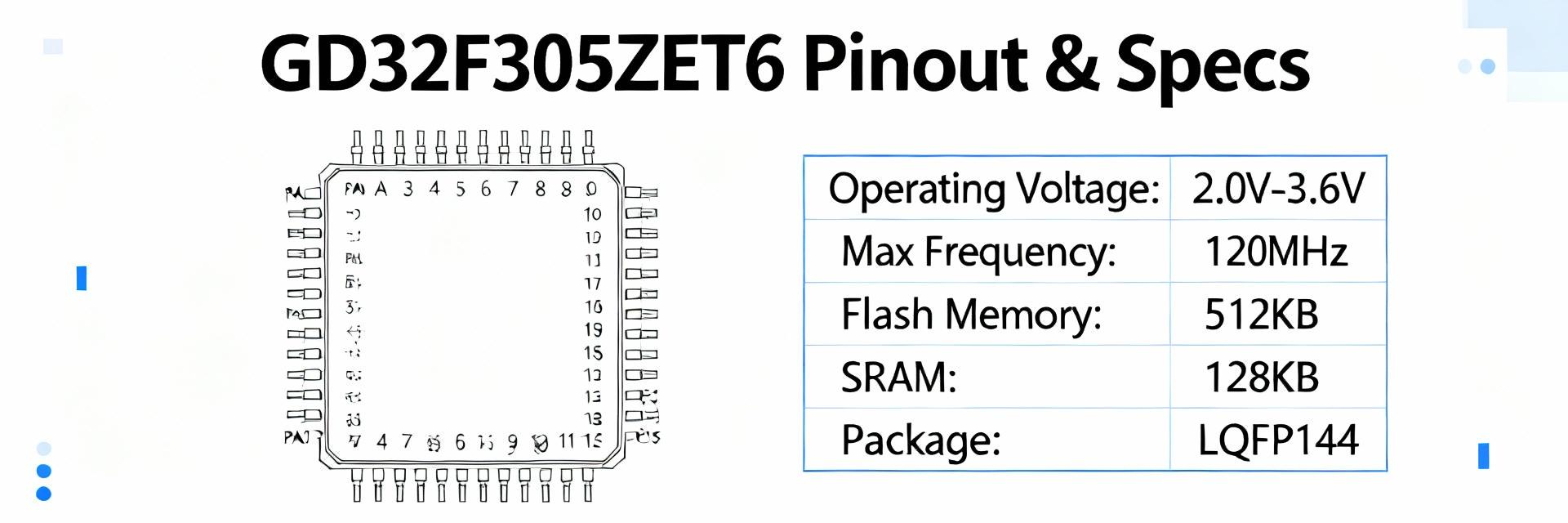

Descripción General de la Distribución de Pines y Guía de Diagramas
Comprender la distribución de pines es esencial para una multiplexación confiable y la integridad de la señal. La distribución de pines del empaque LQFP muestra la distribución de VDD/VSS, pines VREF, pines de arranque y E/S dedicada de alta corriente. Priorice el etiquetado claro de los pines de alimentación y mantenga el VREF aislado.
Tablas de Funciones de Pines y Asignaciones Recomendadas
Una asignación de pines disciplinada evita conflictos de multiplexación y facilita el enrutamiento. Asigne UART TX/RX a pines con enrutamiento simple a cabezales de depuración; reserve pines con mayor capacidad de conducción para PWMs.
| Grupo de Pines | # de Paquete | Primario | Alternativo | Notas |
|---|---|---|---|---|
| PAx | Múltiple | GPIO / UART1_TX | SPI1_SCK | Señales de alta velocidad |
| PBx | Múltiple | ADC_INy | GPIO | Mantener corto, cerca de VREF |
Ejemplos de Diseño Práctico y Consejos de Diseño de PCB
Esquema de Sistema Mínimo
- Rieles de Alimentación: Regulador, capacitores de filtrado y desacoplamiento (0.1 μF).
- Reinicio y Arranque: Resistencias pull y puntos de prueba.
- Reloj: RC interno vs. Cristal externo (8-25MHz).
- Depuración: Cabezal SWD estándar de 2x5 o 2x3.
Diseño de PCB e EMI
- Colocar capacitores de desacoplamiento a 2–5 mm de los pines VDD.
- Utilizar un plano de tierra ininterrumpido para la integridad de la señal.
- Enrutar las trazas del cristal como un par simétrico corto.
- Impedancia controlada para líneas USB y CAN.
Lista de Verificación de Referencia Rápida y Pruebas
Lista de Verificación de Preproducción
Consejos de Depuración: Utilice SWD para detener el núcleo y conmutar GPIO conocidos. Confirme el comportamiento del reinicio con un osciloscopio e aísle los periféricos desactivando las funciones multiplexadas no utilizadas para identificar el dominio de falla.
Resumen
En resumen, el GD32F305ZET6 ofrece un equilibrio de rendimiento e integración de periféricos de clase Cortex-M4 que se adapta a aplicaciones industriales, de motores y HMI.
- Confirme los requisitos de núcleo y memoria frente a las especificaciones reportadas antes de finalizar la partición del gestor de arranque.
- Priorice las asignaciones de pines: reserve temporizadores dedicados y pines de alta potencia para aplicaciones de motor/PWM.
- Siga las reglas de diseño: desacople cada pin VDD de cerca y mantenga un plano de tierra sólido para reducir la EMI.
Preguntas Frecuentes
¿Cuáles son las especificaciones eléctricas clave y dónde deben confirmarlas los ingenieros? +
¿Cómo se debe abordar la selección de la distribución de pines para interfaces de alta velocidad? +
¿Qué pruebas rápidas confirman el estado básico de una placa después del primer ensamblaje? +
